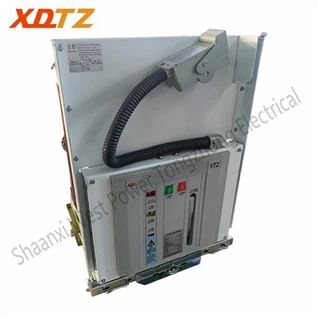

Do modernizacji wewnętrznych urządzeń elektrycznych ze stycznikami próżniowymi wykorzystuje się podstawowy model wyłącznika próżniowego wysokiego napięcia VTZ-12 naszej firmy, ze zmianami konstrukcyjnymi i modułowym mechanizmem operacyjnym, który doskonale pasuje do odpowiednich urządzeń elektrycznych ze stycznikami próżniowymi VCM i nadaje się do różnych projektów modernizacji i renowacji produktów w szafach rozdzielczych. Obudowa ta służy do wymiany i renowacji urządzeń elektrycznych ze stycznikami VCM firmy Mingji Electric.

Oferujemy alternatywy dla wyłączników próżniowych ABB, Schneider i Siemens. Te alternatywy zapewniają tę samą wydajność i oferują doskonały stosunek jakości do ceny.

Zaangażowanie w doskonałość
W Shaanxi West Power Tongzhong Electrical Co., Ltd. nasze dążenie do doskonałości jest widoczne w każdym aspekcie naszej działalności. Od naszych inicjatyw badawczo-rozwojowych po procesy produkcyjne – staramy się dostarczać produkty i usługi najwyższej jakości. Stale ulepszając nasze praktyki zarządzania, integrując najlepsze talenty i wykorzystując wyjątkowe zasoby społeczne, budujemy solidny łańcuch przemysłowy obejmujący badania. produkcja i dostawa-wysokiej jakości produktów elektrycznych.

Specyfikacje produktu

SpecyfikacjaScześć

NIE.	Nazwa	Jednostka	Dane
1	Napięcie znamionowe	kV	12
2	Częstotliwość znamionowa	Hz	50/60
3	Prąd znamionowy	A	630
4	Moc znamionowa-napięcie wytrzymywane o częstotliwości	kV	48 (przez przerwy stykowe) / 42 (do uziemienia)
5	Znamionowe napięcie wytrzymywane udaru piorunowego	kV	75
6	Znamionowy-prąd wyłączalny zwarciowy	kA	31.5
7	Znamionowy-zwarciowy-prąd załączający obwód (szczytowy)	kA	80
8	Znamionowy prąd wytrzymywany (szczyt)	kA	80
9	Znamionowy czas trwania zwarcia	s	4
10	Cykle operacyjne przy znamionowym-prądzie zwarciowym wyłączalnym	Czasy	E2
11	Wytrzymałość mechaniczna	Czasy	10000
12	Standardowa sekwencja działania	-	O-0,3 s-CO-180s-CO
13	Dopuszczalna grubość styków	mm	Mniejsze lub równe 3

MechanicznyCcharakterystyka

NIE.	Nazwa	Jednostka	Dane
1	Luz pomiędzy otwartymi stykami	mm	9±1
2	Podczas-podróży	mm	3.5±0.5
3	Średnia prędkość zamykania	m/s	0.7±0.2
4	Średnia prędkość otwierania (średnia prędkość przy początkowym otwarciu 6 mm)	m/s	1.1±0.2
5	Znamionowa dodatkowa siła końcowa kontaktu zewnętrznego	N	3100±200N (31,5kA)
6	Znajdź czas	SM	30-70
7	Czas złamania	SM	20-50
8	Czas odbijania styku podczas operacji zamykania	SM	Mniejsze lub równe 2
9	Zamykanie/otwieranie brak-jednoczesności styków 3-fazowych	SM	Mniejsze lub równe 2

Zalety produktu

Modernizacja wewnętrznych urządzeń elektrycznych ze stycznikami próżniowymi ma wiele zalet:

Wydajność wyłącznika automatycznego

E2-C2-M2
Prosta i wygodna konserwacja

Dzięki budowie modułowej wymiana cewek zamykających i otwierających nie wymaga demontażu innych elementów. Użytkownicy mogą je łatwo wymienić, a po wymianie nie są wymagane żadne testy ani regulacje, co ułatwia późniejszą obsługę i konserwację.
Wysoka przewodność

Rozsądna konstrukcja obwodu przewodzącego zapewniająca 1,1-krotność wzrostu temperatury prądu znamionowego;
Idealny zamiennik

Ten plan transformacji może doskonale zastąpić kombinowane urządzenia elektryczne VCM, które są łatwe w utrzymaniu i wymianie oraz zapewniają klientom szybkie i wygodne usługi modernizacji sieci energetycznej.

Aplikacje produktów

Modernizacja wewnętrznych urządzeń elektrycznych ze stycznikami próżniowymi ma wiele zastosowań:

Elektrownie

Pola przemysłowe

Systemy sieci elektroenergetycznych

Infrastruktura elektroenergetyczna

Rysunek zarysu produktu

china Retrofit of indoor vacuum contactor combination electrical appliances

Schemat okablowania dodatkowego

Retrofit of indoor vacuum contactor combination electrical appliances for sale
