ProduktINtroduction

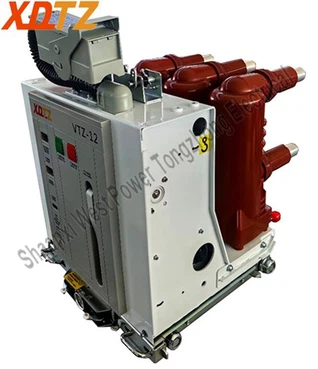

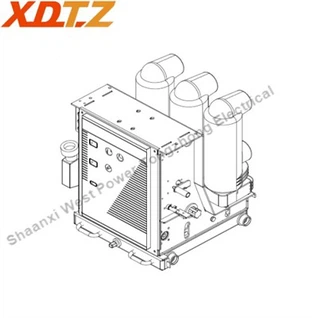

VTZ-12T wyłącznik próżniowy dla wysokiej szafki wybuchowej dla kopalni (specjalny model Tongzhong Electric) jest specjalnym wyłącznikiem próżniowym do podziemnego wydobycia z napięciem znamionowym 12KV i AC 50/60 Hz. Przyjmuje modułowy mechanizm operacyjny, a interfejsy mechaniczne manualne i otwierające są wyprowadzane z góry, co jest wygodne dla użytkowników. Jest odpowiedni dla różnych miejsc z wymaganiami odpornymi na eksplozję dla urządzeń energetycznych. Jednostka wózka jest używana w połączeniu z rozdzielnicą PJG-10 i może być również używana do nowego połączonego rozdzielni wybuchowego; Produkt ten koncentruje się na dodaniu prawej strony wału sterowania wyjściowego, który może wykonywać operacje zamykania, otwierania i ręcznego magazynowania energii po prawej stronie wyłącznika, co jest wygodne, aby rozdzielnica jest połączona z wózkiem wyłącznika, a operacje zamykania, otwierania i magazynowania energii i magazynowania energii można zrealizować na zewnątrz szafki.

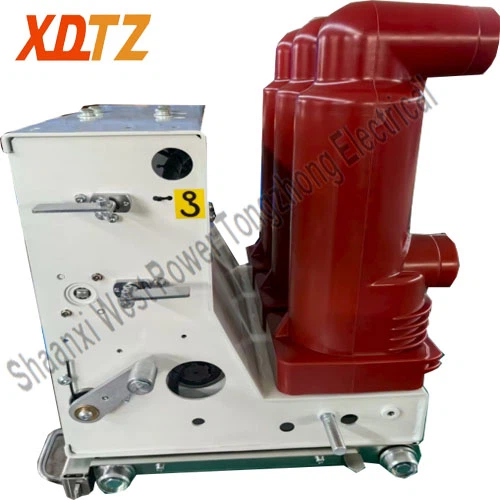

VTZ-12T VCB

Specyfikacje produktu

SpecyfikacjaCiieet

NIE.	Nazwa	Jednostka	Dane
1	Napięcie znamionowe	kv	12
2	Częstotliwość oceniana	Hz	50/60
3	OcenionoCUrent	A	1250
4	OcenionoPOver FwymaganieWIthstVOlpetage	kv	48(W przerwach kontaktowych) / 42(Do uziemienia)
5	OcenionoLIghtningIMpulseWIthstVOlpetage	kv	75/85
6	OcenionoShort-CIrcuitBponowneCUrent	Ka	25/31.5
7	OcenionoShort-CIrcuitMAkingCUrrent (Peak)	Ka	63/80
8	OcenionoWIthstCUrrent (Peak)	Ka	63/80
9	OcenionoDuation ofShort-CIrcuit	s	4
10	OperacyjnyCycles atRAtedShort-CIrcuitBponowneCUrent	Czasy	E2
11	MechanicznyEndurance	Czasy	10000
12	Standardowe działanieSrówno	-	O-0,3S-CO-180S-CO
13	Dopuszczalne WuchoTHickness ofCONTACT	mm	Mniej niż lub równe 3

MechanicznyChAracteristics

NIE.	Nazwa	Jednostka	Dane
1	Prześwit międzyPoruszony i ustalony CONTACT	mm	9±1
2	KontaktPrzerwale	mm	3.5±0.5
3	PrzeciętnyCprzegrywającySPeed	m/s	0.7±0.2
4	PrzeciętnyOPeningSPeed (AVerageSPeedpierwszego otwarciaNa6mm)	m/s	1.1±0.2
5	OcenionoCONTACT Ciśnienie	N	2500±200N(25ka) 3100 ± 200N (31,5KA)
6	Czas zamknięcia	SM	30 ~ 70 ms
7	Czas otwarcia	SM	20 ~ 50 ms
8	KontaktBzejdźDuation wCprzegrywającyOPeration	SM	Mniej niż lub równy2
9	No-sImultaneity zZamknięcie/OPening Operacje3-PHase	SM	Mniej niż lub równe 2

Zalety produktu

VTZ-12T wyłącznik próżniowy dla podziemnej szafki wybuchowej w kopalniach ma wiele zalet:

Wydajność wyłącznika

E2-C2-M2

Bezpieczeństwo i niezawodność

Wyłącznik wykorzystuje kombinację mechanizmu obsługi magnesu stałego i mechanizmu operacji sprężyny. W normalnej pracy stosuje się mechanizm magnesu stałego. W przypadku błędu w mechanizmie stałego magnesu wyłącznik może być nadal ręcznie zamknięty i otwarty, zapewniając bezpieczne i niezawodne działanie. W połączeniu z rozdzielnicą osiąga niezawodną blokadę mechaniczną, zapewniając bezpieczeństwo personelu operacyjnego.

Wysoka wydajność przewodności

Ma racjonalnie zaprojektowany obwód przewodzący, zapewniając, że spełnia wymagania dotyczące wzrostu temperatury wynoszące 1,1 -krotność prądu znamionowego.

Inteligentna konfiguracja

A. Można dodać samokontroli bezprzewodowy system monitorowania temperatury, zapewniając bezpieczne, bezobsługowe rozwiązanie.

B. Program monitorowania charakterystyk mechanicznych może stale monitorować dane operacyjne Breaker, umożliwiając wczesne wykrywanie i rozwiązywanie potencjalnych problemów.

C. Zmotoryzowany projekt wstawienia szafy pozwala na zdalne działanie, zapewniając bezpieczeństwo personelu.

D. Częściowe wykrywanie rozładowania umożliwia wykrywanie starzenia komponentów w czasie rzeczywistym.
