Zasada otwierania i zamykaniaprzełączniki-wysokiego napięciaobejmuje głównie skoordynowane działanie elektrycznych obwodów sterujących i mechanicznych mechanizmów przekładni, które można podzielić na następujące trzy podstawowe elementy:

Elektryczny obwód sterujący

1. Procedura wyłączania

Ustawić przełącznik QK w pozycji lokalnej i ręcznie obrócić dźwignię sterującą do pozycji wyłączenia (styki 11/12 zwarte). W tym momencie normalnie otwarty styk QF zamyka się, zapewniając zasilanie obwodu wyłączającego.

Cewka-przekaźnika przeciwpompującego KLT.A jest pod napięciem, jego normalnie otwarty styk-utrzymuje się, powodując zadziałanie cewki wyłączającej TQ. Po całkowitym wyzwoleniu wyłącznika TQ zostaje-odłączony od zasilania i zresetowany.

Jeżeli w linii wystąpi zwarcie, prąd wtórny przekładnika prądowego przekroczy ustawioną wartość, cewka KLT.A zostanie zasilona, a działanie wyzwalające zostanie szybko zakończone.

2. Procedura zamykania operacji

Gdy przełącznik QK jest w pozycji zamkniętej (1/2 zestyku zwartego), polecenie zamknięcia jest przekazywane do cewki przekaźnika zamykającego poprzez moduł 1BS, zasilając ją.

Po zasileniu cewki zamykającej HQ napędza ona mechanizm wykonawczy (taki jak moduł magazynowania energii sprężyny), powodując ruchomy stykwyłącznik automatycznyzamykać za pomocą styku stacjonarnego.

Po zakończeniu zamykania styk normalnie zamknięty QF otwiera się, obwód zamykający zostaje-odsilony, a sprężyna przechodzi w stan magazynowania energii.

Mechaniczny mechanizm przekładni

Mechanizm otwierania:Po zasileniu cewki otwierającej TQ, napędza ona kołek uderzający za pomocą elektromagnesu lub urządzenia hydraulicznego, powodując szybkie zresetowanie sprężyny otwierającej lub pręta uderzającego, a tym samym rozłączenie styków.

Mechanizm zamykający:Po zasileniu cewki zamykającej HQ mechanizm magazynowania energii uwalnia energię, napędzając mechanizm operacyjny w celu zakończenia zamykania styku.

Gwarancja funkcji pomocniczych

Informacje zwrotne o stanie:Po otwarciu lub zamknięciu styk pomocniczy (taki jak QF) przekazuje sygnał zwrotnywyłącznik automatycznysygnał położenia do obwodu sterującego, aby zapewnić dokładność działania.

Blokada bezpieczeństwa:Funkcje „pięć-zabezpieczeń” (zapobieganie przypadkowemu otwarciu/zamknięciu, pracy pod obciążeniem itp.) zapobiegają błędom obsługi.

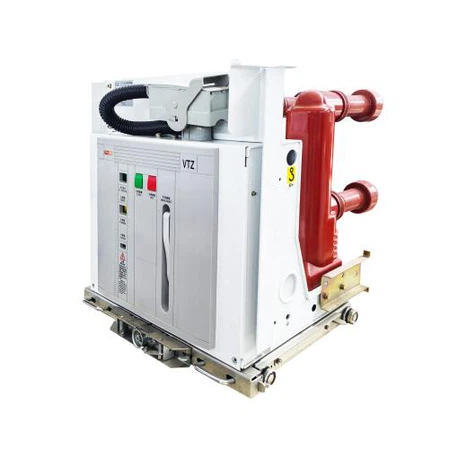

VTZ-12 Vacuum Circuit Breaker

Streszczenie

Wyłącznik próżniowy VTZ-12otwieranie i zamykanie opiera się na koordynacji sterowania elektrycznego i przekładni mechanicznej. Szybkie otwieranie i zamykanie odbywa się poprzez obwód sterujący, a bezpieczeństwo pracy jest zapewnione poprzez styki pomocnicze i mechanizmy blokujące.
