Pięć funkcji zapobiegawczych rozdzielnicy

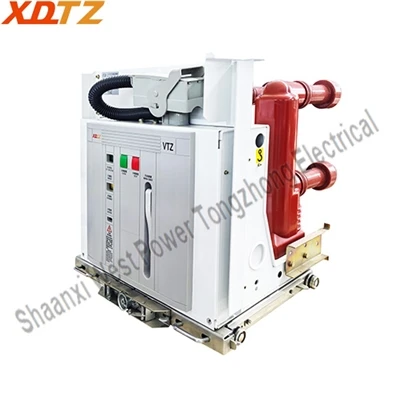

1- Zapobieganie przypadkowemu otwarciu lub zamknięciu wyłączników

Podstawową zasadą jest zapewnienie, że będzie można używać wyłącznie wyznaczonego i prawidłowego wyłącznika.

Osiąga się to zwykle za pomocą mechanicznych lub elektrycznych zamków kodowanych, w których do każdego wyłącznika odpowiada tylko jeden klucz, lub za pomocą opartego na mikrokomputerze systemu blokującego-błędnego działania-, który zapobiega nieprawidłowemu działaniu niewłaściwego przełącznika.

2- Zapobieganie otwieraniu lub zamykaniu rozłączników (lub wtyczek rozłączających) pod obciążeniem

Rozłączniki nie mają możliwości gaszenia-łuku i nigdy nie wolno ich używać, gdy w obwodzie występuje prąd; w przeciwnym razie powstanie ogromny łuk elektryczny, powodując poważny wypadek.

Osiąga się to poprzez blokadę mechaniczną (taką jak połączenie między mechanizmem napędowym a stanem wyłącznika) lub blokadę elektryczną. Blokada zostaje zwolniona dopiero wtedy, gdy połączony szeregowo z nią wyłącznik znajduje się w stanie rozwartym, co umożliwia zadziałanie rozłącznika.

3- Zapobieganie podłączaniu (lub zamykaniu) przewodów uziemiających (lub przełączników uziemiających) pod napięciem

Gdy personel pracuje przy sprzęcie lub liniach, w celu zapewnienia bezpieczeństwa przewody uziemiające muszą być podwieszone lub przełączniki uziemiające muszą być zamknięte. Ta funkcja zapobiega przypadkowemu zamknięciu uziemnika lub podłączeniu przewodu uziemiającego, gdy urządzenie jest pod napięciem, co mogłoby spowodować wypadek z uziemieniem-zwarciowym-trójfazowym.

Zasada blokowania: Blokadę uziemnika można zwolnić dopiero po otwarciu rozłącznika i sprawdzeniu, czy w linii nie ma napięcia. Zwykle jest on blokowany w połączeniu z wyłącznikiem.

4- Zapobieganie zamykaniu rozłącznika przy podłączonym przewodzie uziemiającym (lub zamkniętym uziemniku)

Jest to odwrotna blokada trzeciego zabezpieczenia. Jeśli przewód uziemiający nie zostanie usunięty lub uziemnik znajduje się w pozycji zamkniętej, zamykanie rozłącznika w celu zasilania jest zabronione, w przeciwnym razie może dojść do poważnego-wypadku zwarciowego.

Zasada blokowania: Pomiędzy uziemnikiem (lub kołkiem uziemiającym) a rozłącznikiem znajduje się bezpośrednie mechaniczne urządzenie blokujące lub stosowana jest blokada obwodu elektrycznego.

5- Zapobieganie przypadkowemu wejściu do przedziału pod napięciem

Zapewnia, że ​​personel nie może przypadkowo wejść do przedziału szafy rozdzielczej, która jest pod napięciem, co zapobiega porażeniu prądem.

Wykrywanie-wysokiego napięcia i uziemienie: wejście do przedziału można odblokować dopiero po wykonaniu odpowiednich procedur wykrywania napięcia, rozładowania i uziemienia.

Metody realizacji:
Blokada mechaniczna: Gdy wyłącznik lub szyna zbiorcza są pod napięciem, drzwi szafy są mechanicznie blokowane i nie można ich otworzyć.

Zamek elektromagnetyczny: Po włączeniu zasilania zamek elektromagnetyczny zostaje aktywowany i blokuje drzwi szafki.

Zelektryfikowane urządzenie wyświetlające: wyposażone w czujniki, urządzenie to wyświetla, czy komora jest pod napięciem i często współpracuje z zamkiem elektromagnetycznym, aby wymusić zamknięcie drzwi szafki po włączeniu zasilania.

„Pięć zabezpieczeń” stanowi materialne ucieleśnienie przepisów bezpieczeństwa elektroenergetycznego i podstawową linię obrony zapewniającą bezpieczeństwo pracowników energetyki i stabilną pracę sieci elektroenergetycznej.

Projekt, produkcja, odbiór i działanie każdej rozdzielnicy muszą ściśle spełniać wymagania „pięciu zabezpieczeń”.
