Kolejność instalacji przewodów uziemiających

Kolejność instalowania przewodów uziemiających: Podstawową zasadą instalowania przewodów uziemiających jest „najpierw podłączyć koniec uziemiający, a następnie koniec przewodu” (tj. najpierw podłączyć do uziemienia, a następnie do linii). Usunięcie jest dokładnym przeciwieństwem. Ma to na celu zapobieganie nagłym skokom napięcia lub wyładowaniom indukowanego prądu przez ciało ludzkie podczas pracy, zapewniając bezpieczeństwo operatora.

Standardowa sekwencja działania (instalacja)

1) Testowanie napięcia: Przed zainstalowaniem przewodu uziemiającego należy użyć wykwalifikowanego testera napięcia o odpowiednim napięciu znamionowym, aby potwierdzić, że urządzenie lub linia nie jest pod napięciem. Jest to warunek wstępny; obsługa na ślepo jest surowo zabroniona.

2) Podłączenie końcówki uziemiającej: Najpierw należy solidnie podłączyć jeden koniec przewodu uziemiającego do siatki uziemiającej lub słupka uziemiającego (oporność uziemienia musi być określona).

3) Podłączanie końca przewodu: Za pomocą izolowanego pręta (dźwigni sterującej) podłącz drugi koniec przewodu uziemiającego do przewodów trójfazowych-urządzenia pozbawionego napięcia, zapewniając dobry i bezpieczny kontakt.

Sequence of Grounding Operations

Sekwencja instalacji w złożonych scenariuszach

W przypadku wielowarstwowych-linii energetycznych wzniesionych na tej samej wieży należy przestrzegać następującej kolejności, aby zapobiec porażeniu prądem elektrycznym lub wyładowaniom łukowym:

Najpierw niskie napięcie, potem wysokie napięcie.

Najpierw dolna warstwa, potem górna.

Najpierw najbliższa strona, potem najdalsza strona.

Sekwencja demontażu (całkowicie odwrotna kolejność montażu)

1. Odłącz koniec przewodu: Najpierw usuń zaciski podłączone do urządzenia lub przewodu liniowego.

2. Odłącz końcówkę uziemiającą: Na koniec usuń zaciski podłączone do siatki uziemiającej.

3. Przywróć: Natychmiast po usunięciu dokonaj inwentaryzacji narzędzi, zapisz i zgłoś.

Krytyczne czerwone linie bezpieczeństwa

Wymagana jest obsługa-dwóch osób: jedna osoba nadzoruje, a druga obsługuje. Podczas wykonywania wyłącznie obowiązków dozwolone są wyłącznie przełączniki uziemiające.

Nosić sprzęt ochronny: Podczas pracy należy nosić rękawice izolacyjne i izolowane pręty. Kontakt człowieka z przewodami uziemiającymi lub nieuziemionymi przewodnikami jest surowo zabroniony.

Bez owijania: Przewody uziemiające należy zabezpieczyć dedykowanymi zaciskami. Owijanie jest surowo zabronione w celu uziemienia lub-zwarcia.

Rymy mnemoniczne

Instalacja: Najpierw uziemienie, potem przewód (najpierw zawieś końcówkę uziemiającą, a następnie końcówkę przewodu)

Demontaż: Najpierw usuń przewód, a następnie zacisk uziemiający (w odwrotnej kolejności do montażu)

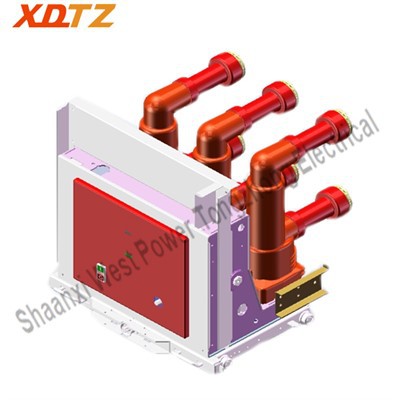

Szybki wyłącznik próżniowy VTZ-12KF

Szybki wyłącznik próżniowy VTZ-12KF(model specjalny Tongzhong Electric) to rozdzielnica wnętrzowa na napięcie znamionowe 12 kV, AC 50/60 Hz. Przyjmuje modułowy mechanizm operacyjny i jest odpowiedni dla różnych przedsiębiorstw przemysłowych i górniczych oraz urządzeń sieci energetycznej. Wózek używany jest w połączeniu z szafą rozdzielczą KYN28A-12. Może być również używany jako jednostka stała i wyposażona w odpowiednią blokadę mechaniczną dla XGN2 i innych szaf stacjonarnych.
