Selekcja i koordynacja w VCB

Dobór i koordynacja wyłączników próżniowych jest bezpośrednio związana z bezpieczeństwem, niezawodnością i selektywnością systemów elektroenergetycznych. Poniżej omówimy szczegółowo te aspekty z punktu widzenia „wyboru” i „koordynacji”.

Wybierając wyłączniki próżniowe, należy dokonać wszechstronnego rozważenia w oparciu o scenariusze ich zastosowania (takie jak linie dopływowe w podstacjach, linie odpływowe, zabezpieczenie silnika itp.) i parametry systemu. Opiera się głównie na następujących kluczowych parametrach:

1. Podstawowe parametry elektryczne

Napięcie znamionowe: Musi być większe lub równe najwyższemu napięciu roboczemu zainstalowanej sieci energetycznej.

Prąd znamionowy: musi być większy niż maksymalny-długoterminowy prąd roboczy obwodu i uwzględniać określoną zdolność przeciążeniową oraz przyszły margines rozwoju.

Znamionowy-prąd wyłączalny obwodu: jest to jeden z najważniejszych parametrów. Musi być większy lub równy oczekiwanemu prądowi zwarcia-w miejscu instalacji. Prąd ten należy obliczyć na podstawie analizy-zwarcia systemu elektroenergetycznego.

Znamionowy-prąd wytrzymywany krótkotrwały: odnosi się do wartości skutecznej-prądu zwarciowego, który wyłącznik automatyczny może wytrzymać w stanie zamkniętym w określonym czasie (np. 1 s, 4 s). Testuje stabilność dynamiczną i termiczną wyłącznika.

Znamionowy-prąd załączalny obwodu: odnosi się do maksymalnego szczytowego prądu, który wyłącznik może pomyślnie zamknąć w przypadku wystąpienia-zwarcia (zwykle 2,5 razy większy niż prąd wyłączalny), sprawdzając jego zdolność do wytrzymywania udarów elektrycznych i dynamicznych.

2. Parametry mechanizmu mechanicznego i operacyjnego

Trwałość mechaniczna: Wyłączniki próżniowe mają bardzo długą żywotność mechaniczną, zwykle ponad 10 000 operacji. Wybór powinien opierać się na częstotliwości pracy.

Typ mechanizmu operacyjnego: mechanizm napędowy sprężynowy (najczęściej używany), mechanizm elektromagnetyczny itp. Mechanizmy sprężynowe są wysoce niezawodne i mają niskie wymagania dotyczące mocy roboczej.

3. Czynniki środowiskowe i inne

Środowisko instalacji: wewnątrz czy na zewnątrz? Temperatura otoczenia, wilgotność, wysokość (parametry należy skorygować w przypadku dużych wysokości) itp.

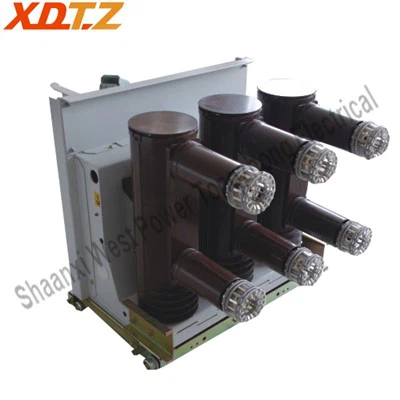

Metoda instalacji: Typ stały czy typ wózka ręcznego (typ wysuwny)? Typ wózka ręcznego jest wygodny w utrzymaniu i jest szeroko stosowany.

Marka i jakość: wybierz renomowaną markę, aby zapewnić jakość produktu i-obsługę posprzedażową.

Koordynacja, znana również jako „dopasowanie”, to zdolność do zapewnienia, że ​​wyłączniki próżniowe działają w koordynacji z innymi urządzeniami zabezpieczającymi w systemie (takimi jak wyłączniki-wyższego poziomu, wyłączniki-niższego poziomu, bezpieczniki itp.) w celu uzyskania selektywnej ochrony. Ostatecznym celem jest ograniczenie wpływu usterek do minimum i zapewnienie ciągłego zasilania w-obszarach wolnych od usterek. Koordynacja obejmuje głównie następujące aspekty:

1. Koordynacja z bezpiecznikami

W niektórych przypadkach (takich jak ochrona transformatora, ochrona kondensatora) stosowana jest kombinacja „wyłącznik próżniowy + bezpiecznik”.

Cel: W przypadku zwarć o dużym natężeniu prądu bezpiecznik zapewnia szybką ochronę poprzez stopienie; w przypadku przetężenia wyłącznik próżniowy wyłącza się z opóźnieniem.

Wymagania dotyczące koordynacji: konieczne jest zapewnienie, że w określonym zakresie prądu charakterystyka działania bezpiecznika i krzywa charakterystyki działania wyłącznika są dobrze skoordynowane, aby uniknąć wyzwolenia przy-przekroczeniu poziomu.

2. Koordynacja z wytrzymałością urządzeń-po stronie obciążenia (koordynacja boczna)

Cel: zapewnienie, że gdy wyłącznik próżniowy odetnie-prąd zwarciowy, energia łuku i efekt przerwania prądu, jaki generuje, nie spowodują uszkodzenia samego wyłącznika ani innych urządzeń w systemie (takich jak transformatory, silniki).

Metoda realizacji: Wybierz wyłączniki próżniowe o niskich wartościach przerwania prądu, szczególnie gdy są używane do przełączania obciążeń indukcyjnych (takich jak silniki, transformatory), aby stłumić przepięcia robocze.

Wybór to podstawa: wyposaż każdy punkt w odpowiedniego „żołnierza” (wyłącznik).

Koordynacja to taktyka: niech ci „żołnierze” współpracują, tworząc głęboką linię obrony, zamiast szarżować na ślepo lub walczyć samotnie.

W rzeczywistej inżynierii dobór i analiza koordynacji wyłączników próżniowych to projekt systematyczny, zwykle wymagający użycia profesjonalnego-oprogramowania do obliczania prądu zwarciowego i oprogramowania do analizy krzywej koordynacji zabezpieczeń, aby zapewnić bezpieczeństwo i niezawodność systemu elektroenergetycznego.

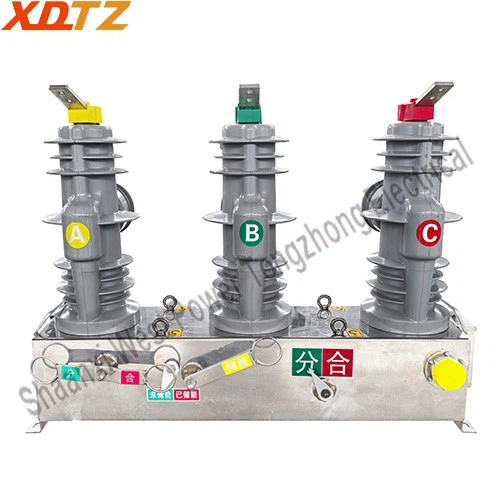

ZW32-12 Zewnętrzny wyłącznik próżniowy(zwana dalej „wyłącznikiem”) to trójfazowa rozdzielnica wysokiego napięcia prądu przemiennego 50 Hz napowietrzna, stosowana głównie w zewnętrznych systemach dystrybucyjnych 10 kV w sieciach wiejskich i miejskich, jako środek wyłączający i zamykający prądy obciążenia, prądy przeciążeniowe i prądy zwarciowe-; Można go również stosować w innych podobnych miejscach.Cechy konstrukcyjne: Wyłącznik składa się z trzech-słupów fazowych i mechanizmu operacyjnego o prostej konstrukcji. W filarze zastosowano stałą izolację z żywicy epoksydowej, która ma zalety odporności na wysokie i niskie temperatury, odporność na promieniowanie UV i odporność na starzenie; Wydajność wyłącznika: E2-C2-M2.
