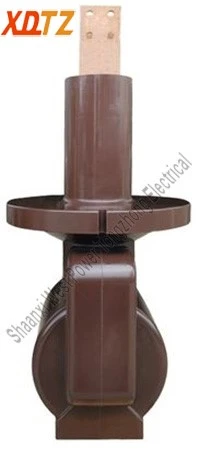

Transformatory prądu
Przekładniki prądowe to krytyczne urządzenia elektryczne używane głównie do transformacji prądu i izolacji. Transformacja prądu następuje poprzez sprzężenie strumienia magnetycznego przez żelazny rdzeń. Przekładniki prądowe nie tylko zwiększają dokładność pomiarów i niezawodność ochrony sprzętu elektrycznego, ale także upraszczają projektowanie i produkcję sprzętu, redukując w ten sposób koszty.
Do podstawowych funkcji przekładników prądowych zalicza się:
Przekształcanie wysokich prądów w niskie prądy przy stałym współczynniku do użytku przez różne przyrządy, systemy zabezpieczeń przekaźników i urządzenia automatyczne.
Przekładniki prądowe-sekwencji zerowej
Przekładniki prądowe o zerowej składowej- odgrywają kluczową rolę jako „strażnicy zwarcia doziemnego” w systemach zasilania i zabezpieczeniach elektrycznych. Ich podstawową funkcją jest wykrywanie i pomiar-prądów składowej zerowej w obwodach, a tym samym identyfikowanie zwarć doziemnych (takich jak upływ lub uziemienie jedno-fazowe) i wyzwalanie urządzeń zabezpieczających w celu zapewnienia bezpieczeństwa personelu i sprzętu.
Prąd składowej-zero pojawia się tylko wtedy, gdy obwód znajduje się w nienormalnym stanie roboczym. W szczególności, gdy w którejkolwiek fazie prądu trój-fazowego wystąpi zwarcie doziemne, napięcie uziemienia spadnie do zera, podczas gdy linia wysokiego-napięcia utrzymuje niezwykle wysokie napięcie.
Gdy składowa zerowa prądu-osiągnie zadany próg, zadziała powiązane urządzenie zabezpieczające, wyłączając się, aby odciąć zasilanie i zapobiec dalszym uszkodzeniom.
1. Zabezpieczenie ziemnozwarciowe Jest to podstawowa funkcja. Przekładniki prądowe-sekwencji zerowej wykrywają zwarcia doziemne poprzez ciągłe monitorowanie sumy wektorów prądów fazowych. Podczas normalnej pracy suma wektorów jest równa zeru. Kiedy wystąpi zwarcie doziemne, suma wektorów odchyla się od zera. Pojawia się prąd o składowej zerowej, który przesyła indukowany sygnał prądu o składowej zerowej do przekaźnika lub urządzenia wyłączającego. Gdy wartość prądu przekracza ustawiony próg (np. 30 mA, 100 mA, 1 A), urządzenie zabezpieczające szybko odcina zasilanie, zapobiegając porażeniom elektrycznym i pożarom elektrycznym.
2. Wykrywanie i monitorowanie
Służy do monitorowania stanu izolacji i niezrównoważenia linii energetycznych, umożliwiając wczesne ostrzeganie o awariach. W dużych systemach pomaga operatorom w zlokalizowaniu obwodu odgałęzionego zwarcia doziemnego.
3. Zapobieganie pożarom instalacji elektrycznych
Główne zabezpieczenie różnicowoprądowe w skrzynkach rozdzielczych budynków wykrywa wolno-narastające lub nagłe prądy upływowe przez przekładniki prądowe o sekwencji zerowej. Natychmiast rozłącza uszkodzony obwód, zapobiegając pożarowi u źródła.
Zwiększanie niezawodności zasilania: w systemach, które nie są-skutecznie uziemione (np. systemy uziemiające o niskiej-oporności), wykrycie wielkości i kierunku prądu-zerowego umożliwia „wybór linii zwarcia”. To dokładnie identyfikuje uszkodzony obwód i generuje alarm bez natychmiastowego wyłączania, umożliwiając operatorom systematyczne zajmowanie się problemem. Zmniejsza to zarówno zakres, jak i czas trwania przerw w dostawie prądu.

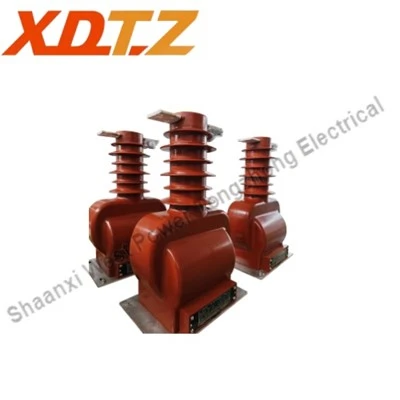

Przekładnik prądowy LVZW-35
Przekładnik prądowy LVZW-35to czujnik służący do pomiaru dużych prądów w sieci 35kV. Stosowany jest głównie w podstacjach, systemach elektroenergetycznych i sprzęcie elektrycznym. W transformatorze zastosowano rdzeń magnetyczny, który charakteryzuje się wysoką liniowością, silną- zdolnością przeciwzakłóceniową, niewielkimi rozmiarami i prostą konstrukcją. Jest to przekładnik prądowy o bardzo wysokich parametrach kosztowych.
1.Napięcie znamionowe: 40,5 kV
2.Prąd pierwotny: 50-1200A
3. Prąd wtórny: 5/1
4. Poziom pomiaru: 0,2/0,2 S/0,5/0,5 S
5. Poziom ochrony: 5 P/10 P
6. Metoda instalacji: instalacja pionowa;
7. Obowiązujący zakres: stosowany z wyłącznikami i transformatorami 35 kV.
8. Zalety produktu: Bezpieczny i niezawodny, wysoka dokładność pomiaru, szeroki zakres pomiarowy, mały rozmiar, niewielka waga, dobre parametry dynamiczne, niskie zużycie energii, wygodna standaryzacja sprzętu, łatwe do zrealizowania automatyczne monitorowanie i sterowanie.
Shaanxi West Power Tongzhong Electrical Co., Ltd.specjalizuje się wWyłączniki próżniowe 7-40,5kVprzez 20 lat.
