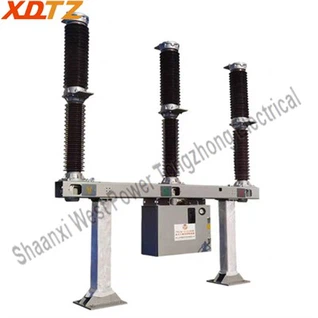

Porcelanowy wyłącznik automatyczny SF6 wysokiego napięcia LW9-72.5 do zastosowań zewnętrznych to zewnętrzne, trójfazowe urządzenie elektryczne wysokiego napięcia prądu przemiennego 50 Hz. Stosowany jest przede wszystkim do ochrony linii przesyłowych i dystrybucyjnych, ale może być również używany jako wyłącznik sprzęgłowy. Ten wyłącznik jest wyposażony w układ trójfazowy zamontowany na jednej ramie, bez możliwości pracy w trybie jednofazowym.

Specyfikacje produktu

Karta specyfikacji

NIE.	Nazwa	Jednostka	Dane
1	Napięcie znamionowe	Kv	72.5
2	Częstotliwość znamionowa	Hz	50
3	Prąd znamionowy	A	3150/4000
4	Znamionowy prąd zwarciowy	Ka	31.5
5	Znamionowy prąd załączania zwarcia (szczyt)	Ka	80
6	Znamionowy prąd szczytowy wytrzymywany	Ka	80
7	Znamionowy czas trwania zwarcia	s	4
8	Znamionowe napięcie wytrzymywane przy częstotliwości zasilania (test na sucho)	Kv	160+42(Przez przerwy stykowe) / 160 (do uziemienia)
9	Stosunek odległości pełzania	CM/kV	3.1
10	Znamionowe napięcie wytrzymywane przy częstotliwości zasilania (test na mokro)	Kv	160+42(Przez przerwy stykowe) / 160 (do uziemienia)
11	Znamionowe napięcie wytrzymywane przez impuls piorunowy	Kv	410 (przez szczeliny stykowe) / 350 (do uziemienia)
12	5-Minutowe napięcie wytrzymywane przy częstotliwości zasilania	Kv	1.3×72.5√3
13	Czas zamknięcia	SM	Mniej niż lub równo 150
14	Czas otwarcia	SM	Mniej niż lub równo 30
15	Czas złamania	SM	Mniejsze lub równe 60
16	Tworzenie czasu	SM	40-60
17	Brak jednoczesności operacji otwierania 3-fazy	SM	Mniejsze lub równe 2
18	Brak równoczesności operacji zamykania 3-fazy	Ka	Mniejsze lub równe 4
19	Znamionowa operacja ponownego zamknięcia		O-0.3s-CO-180s-CO
20	Znamionowe ciśnienie gazu SF6	Mpa	0.5, 0.4
21	Alarm gazu SF6/ciśnienie blokujące	Mpa	0.45/0.40, 0.35/0.3
22	Roczny wskaźnik wycieku gazu SF6	%	Mniejsze lub równe 0.5
23	Liczba komór przerywających na biegun		1
24	Wytrzymałość mechaniczna	Czasy	3000
25	Pozioma, wzdłużna siła ciągnąca terminala	N	790
26	Końcowa pozioma poprzeczna siła ciągnąca	N	750
27	Pionowa siła ciągnąca terminala	N	750
28	Rezystancja obwodu głównego		Mniej niż lub równo 50
29	Mechanizm operacyjny		Mechanizm sprężynowy
30	Masa wypełniająca gaz SF6	Kg

Środowisko operacyjne

Średnia miesięczna wilgotność: mniejsza lub równa 90%

Maksymalna prędkość wiatru: mniejsza lub równa 35 metrów/sekundę

Stopień zanieczyszczenia: klasa III, IV

Temperatura otoczenia: -35 stopni do 40 stopni

Maksymalna dzienna zmiana temperatury: 25 K

Intensywność sejsmiczna: 8 stopni

Maksymalna grubość lodu: 10 mm

Maksymalna intensywność promieniowania słonecznego: 1000 W/m²

Zgodność ze standardami: GB/T1984-2014

Zalety produktu

LW9-72.5 Zewnętrzny porcelanowy wyłącznik automatyczny wysokiego napięcia SF6 ma wiele zalet:

Doskonała zdolność łamania:

Podczas przerywania prądu magnesującego przepięcie jest mniejsze niż dwukrotność napięcia roboczego. Dodatkowo w przypadku przerwania prądu ładowania nie dochodzi do ponownego załączenia lub ponownego zapłonu.

Niezawodna izolacja:

Właściwości gazu SF6 pozostają stabilne w czasie, chroniąc elementy izolacyjne i przewodzące przed utlenianiem i zapewniając stabilną pracę temperaturową.

Minimalna konserwacja:

Wyłącznik ma modułową konstrukcję, zaawansowaną technologię, ograniczoną liczbę komponentów i doskonałe parametry mechaniczne, a przy tym prawie nie wymaga konserwacji.

Aplikacje produktów

LW9-72.5 Zewnętrzny porcelanowy wyłącznik wysokiego napięcia SF6 ma wiele zastosowań:

Linie przesyłowe i dystrybucyjne

JAKO rozstrzygający remis.

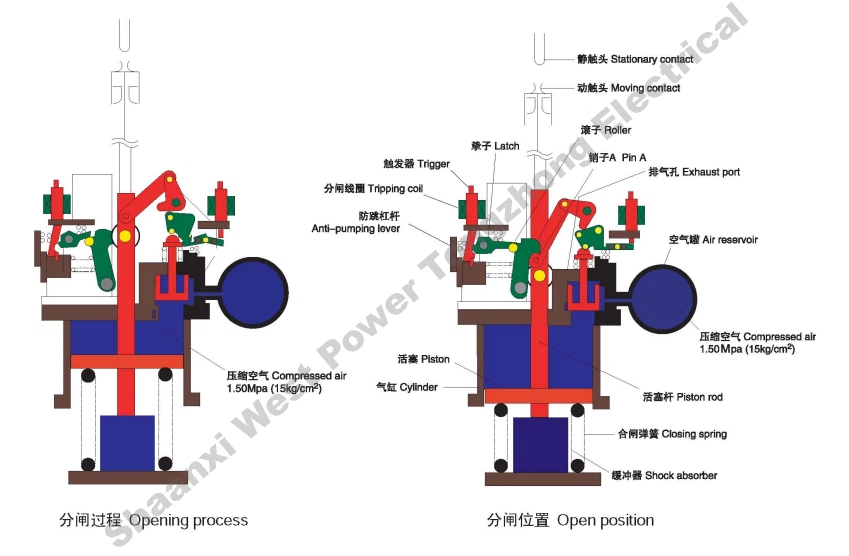

Zasady mechanizmu operacyjnego

LW9-725 Outdoor High Voltage Porcelain SF6 Circuit Breaker supplier

otwór

LW9-725 Outdoor High Voltage Porcelain SF6 Circuit Breaker manufacturer

Zamknięcie

Rysunek zarysu produktu

VTZ-12C Vacuum Circuit Breaker with Lateral Operating Mechanism factory
